a) 本機は先染合繊加工糸の工程短縮化、省人化を可能にしたヒーター付きチーズ染色用ソフトワインダーです。
b) 対象となる主な客先は糸染め会社や糸売り会社です。勿論、糸加工から織物生産までを一貫で行っている会社も対象となります。
c) 本機は従来 綛揚げ染色でしか実現できなかった染色後の高いストレッチ性の維持をかなり近いところまで生産性の高いチーズ染色で可能にしました。
又、チーズ染色方式を採用している為、下記の通り綛揚げ染色方式と比較して格段に
工程を省略する事が可能です。
[ 従来の綛揚げ染色の工程 ]
(1)綛揚げ → (2)捲縮加工(スチームセット)→ (3)染色 → (4)Expander → (5)チーズ巻
  [ TSW-600によるチーズ染色の工程 ]
(1)染色 → (2)チーズ巻
d) Feed roller(Heater前後に各1本)により積極的に送り出される糸は最適低張力のもと、精度よく維持されたHeaterによって捲縮の発現が連続的に安定して行われます。
e) 独自の巻取り方式の採用により一定の低接圧を維持できる為、チーズ染色に理想的な均一低密度なソフト巻きパッケージの生産が可能です。
f) 加工条件設定は全てPLCで行います。条件入力はタッチパネル方式、又はPC方式のいずれかから選択可能です。
g) 機台のR側、L側は異なった条件にて生産可能です。
又、Line shaft駆動方式を採用している為、錘間の品質ばらつきを少なく出来ます。
h) 各錘にドッフィングタイマーを装備している為、糸の定長性を保つ事が出来ます。
i)

巻取りサイズは8インチ(200mm)です。但しオプションで10インチ(250mm)も対応可能です。

j) 最大錘数は96錘で16錘(1ブロック)ごとの増錘が可能です。

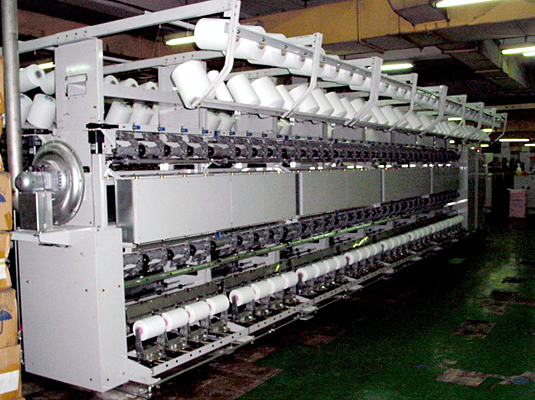

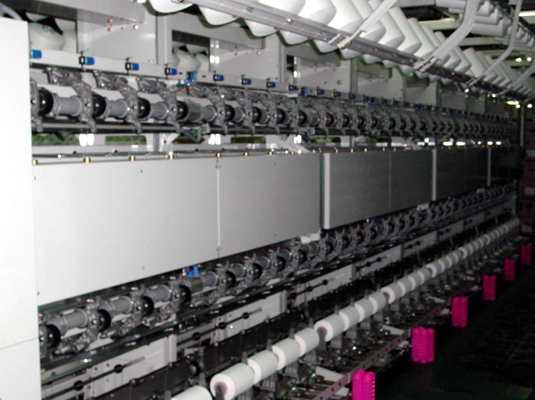

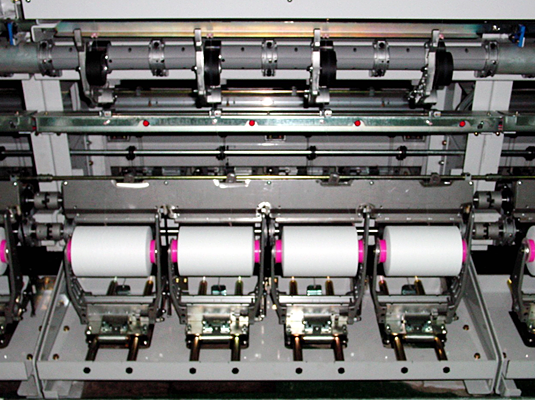

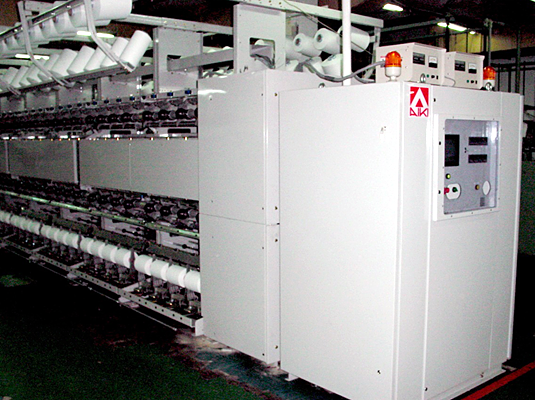

Photo Gallery
